Модуль ввода-вывода ​

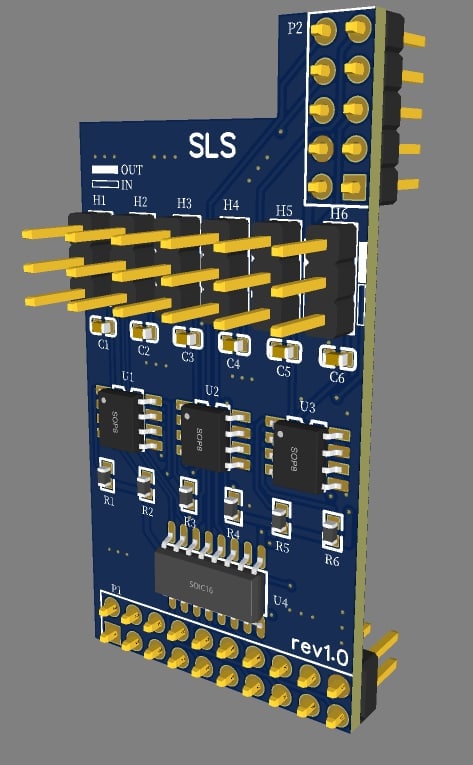

Плата расширения IO-board для SLS DIN MINI предоставляет 6 независимых каналов. Позволяет подключать счетчики, герконы, концевики, производить управление другими устройствами. Настройка и инициализация производится lua скриптами.

IO

Возможны следующие режимы работы каналов:

  • Вход: сухой контакт с опторазвязкой (Срабатывает при замыкании входа на GND)

  • Выход: транзисторный 0.5A с поддержкой ШИМ (Замыкает выход на GND, ток течет между VIN питания и выходом)

Выбор аппаратного режима работы порта ​

Для выбора аппаратного режима используются перемычки на плате.

  • Вверх - выход.

  • Вниз - вход.

Инициализация ​

Определение GPIO ​

В SLS DIN MINI GPIO распределены следующим порядков:

  • Канал 1: GPIO32
  • Канал 2: GPIO25
  • Канал 3: GPIO26
  • Канал 4: GPIO27
  • Канал 5: GPIO12
  • Канал 6: GPIO13

Определение режима прописывается командой io.addGPIOInput("name", GPIO, [gpio.INPUT,gpio.OUTPUT] , mode) через редактор скриптов в файле init.lua, процедура проводится однократно. init.lua:

lua
--определяем режим работы портов
gpio.addInput(32, gpio.INPUT_PULLUP, 0, "input1")                  -- Вход 1, gpio 32  (датчик заполненного септика)
gpio.addInput(25, gpio.INPUT_PULLUP, 0, "input2")                  -- Вход 2, gpio 25  (геркон калитки)
gpio.addInput(26, gpio.INPUT_PULLUP, 2, "input3")                  -- Вход 3, gpio 26
gpio.addInput(27, gpio.INPUT_PULLUP, 0, "input4", 100, 200, 300)   -- Вход 4, gpio 27   (геркон ворот)
gpio.addInput(12, gpio.INPUT_PULLUP, 2, "input5")                  -- Вход 5, gpio 12
gpio.addInput(13, gpio.INPUT_PULLUP, 2, "input6")                  -- Вход 6, gpio 13
----------
obj.setOpt('septik','STR',true) -- для удобства работы создадим объект septik и настроим отправку состояния в mqtt (true)
----------
--- определяем действия, которые необходимо выполнять при изменении значений портов
obj.onChange('io.input4.value', 'vorota.lua')  -- при изменении io.input4.value выполним скрипт vorota.lua
obj.onChange('io.input2.value', 'vorota.lua')  -- при изменении io.input4.value выполним скрипт vorota.lua
obj.onChange('io.input1.value', 'septik.lua')  -- при изменении io.input4.value выполним скрипт vorota.lua
scripts.setTimer("septik", os.time() + 5)      -- запустим скрипт чтения состояния септика при запуске SLS

Пример скрипта опроса состояния сэптика septik.lua (запускается при включении SLS и изменении gpio:

lua
  local septik = gpio.read(32)           --определяем порт для чтения состояния
  if septik == 1  then
    telegram.send("#Септик очищен")      --отправляем сообщение в телеграм
  obj.set("septik", "empty")             --задаем состояние объекта (для удобства работы)
  end
  if septik == 0  then
  obj.set("septik", "full")
  telegram.send("#Септик заполнен") end  --отправляем сообщение в телеграм

Выбор программного режима работы (mode) ​

Переназначить режим работы порта можно функцией gpio.mode(GPIO, mode), где mode может быть gpio.INPUT или gpio.OUTPUT.

modeРежимОписание
0SWITCHВ данном режиме шлюз контролирует текущее состояние входа, поэтому в этом режиме можно подключать датчики откр., движ., протечек, клас-е выкл. с фиксацией.
1COUNTERПростой подсчет событий, новое событие фиксируется по состоянию размыкания контакта, можно подключать например счетчики воды, газа и др.
2MULTI_SWITCHПредназначен для подключения выкл. без фиксации. Поддерживает следующие события: короткие (одиночное, двойное, тройное, четверное, и так до 255), длительное, короткое, а затем длительное, а так же завершение длительного нажатия. При завершении длительного фиксируется его длительность. Итого 767 разных событий. Можно строить очень сложную логику, имея всего 1 кнопку!
3MOMENTARYРежим фиксирует без задержки, присущей режиму MULTI_SWITCH события нажатия и отпускания кнопки без фиксации, при этом при отпускании фиксируется дл-сть нажатия.
4TOGGLEДля кнопок без фиксации, каждое нажатие переключает состояние входа.

Примеры использования ​

Задать каналу 2 режим входа, получить его значение:

lua
gpio.mode(25, gpio.INPUT)
local value = gpio.read(25)
print(value)

Задать каналу 4 режим выхода и включить его:

lua
gpio.mode(27, gpio.OUTPUT)
gpio.write(27, 1)

Задать каналу 1 режим выхода и включить ШИМ со скважностью 50%:

lua
gpio.mode(32, gpio.OUTPUT)
gpio.pwmsetup(32)
gpio.pwm(32, 255/100*50)

Задать каналу 4 режим выхода и включить его на 100мс:

lua
gpio.mode(27, gpio.OUTPUT)
gpio.write(27, 1)
os.delay(100)
gpio.write(27, 0)

Включить режим входа MultiSwitch на 1 канале:

lua
gpio.addInput(32, gpio.INPUT_PULLUP, 2, "input1")

Включить режим входа MultiSwitch на сервисной кнопке и изменить тайминги debounce, send и hold:

lua
-- Стандартные тайминги: debounce = 50, send = 300 и hold = 1000
gpio.addInput(33, gpio.INPUT_PULLUP, 2, "input0", 100, 500, 2000)

Добавить все входы модуля в режиме MultiSwitch:

lua
require "io"

io.begin(false)

io.addGPIOInput("in1", 32, gpio.INPUT_PULLUP, 2)
io.addGPIOInput("in2", 25, gpio.INPUT_PULLUP, 2)
io.addGPIOInput("in3", 26, gpio.INPUT_PULLUP, 2)
io.addGPIOInput("in4", 27, gpio.INPUT_PULLUP, 2)
io.addGPIOInput("in5", 12, gpio.INPUT_PULLUP, 2)
io.addGPIOInput("in6", 13, gpio.INPUT_PULLUP, 2)

Добавить все выходы модуля в режиме реле:

lua
require "io"

io.begin(false)

io.addGPIOOutput("out1", 32)
io.addGPIOOutput("out2", 25)
io.addGPIOOutput("out3", 26)
io.addGPIOOutput("out4", 27)
io.addGPIOOutput("out5", 12)
io.addGPIOOutput("out6", 13)
